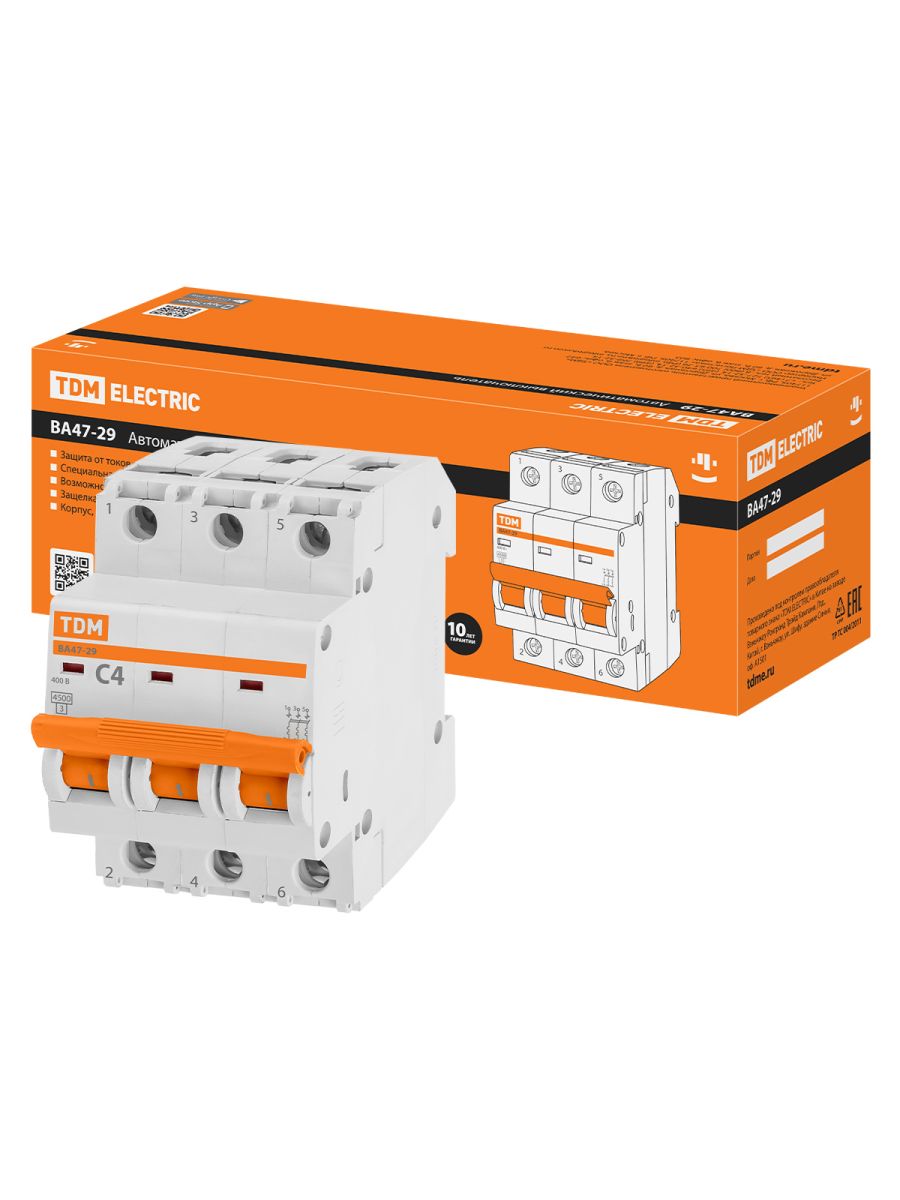

Авт. выкл.ВА47-29 3Р 4А 4,5кА х-ка С TDM

от 646,00 руб.
+
[]

Характеристики товара

Артикул:
SQ0206-0103
Штрихкод:
4690259039546
Бренд:
TDM ELECTRIC
Серия:
ВА47-29
количество защищенных полюсов:
3
Единица измерения:
шт
Оттенок цвета производителя:
-
Код класса ETIM:
EC000042
Страна происхождения:
КИТАЙ
Статус поставщика:
S
Локализация в России:
Да
Серия маркетинг:
-
Степень защиты (IP):
IP20
Глубина установочная (встраив.):
75
Модульная ширина (общ. кол-во модульных расстояний):
3
Номин. (расчетное) напряжение:
230 - 400
Номин. отключающая способность по EN 60898:
4,5
Номин. ток:
4
Общ. количество полюсов:
3
Одновременное отключение нейтрали (N):
Нет
Подходит для скрытого монтажа (заподлицо):
Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода:
1,5 - 25
Рабочая температура окружающей среды:
-40 - 50
Тип напряжения:
AC (перемен.)
Характеристика срабатывания (кривая тока):
C
Возможна дополнит. комплектация:
Да
Номинальное импульсное выдерживаемое напряжение Uimp:
4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*):
4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*):
4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*):
4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*):
4,5
Номин. напряжение изоляции Ui:
4
Поперечн. сечение подключ. многопроволочного (гибкого) провода:
1,5 - 25
В наличии:
Маркировка Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях. Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение – выключатели с характеристикой В, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Материалы Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Конструкция Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику Соответствуют стандартам: ГОСТ Р 5034599 Номинальное напряжение частотой 50 Гц, В: 230/400 Номинальный ток, А: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 Номинальная отключающая способность, А: 4 500 Напряжение постоянного тока, В/полюс: 48 Характеристики срабатывания электромагнитного расцепителя: В, С, D Число полюсов: 1, 2, 3, 4 Условия эксплуатации: УХл4 Степень защиты выключателя: IP 20 Электрическая износостойкость, циклов ВО, не менее: 6 000 Механическая износостойкость, циклов ВО, не менее: 20 000 Максимальное сечение присоединяемых проводов, мм2: 25 Наличие драгоценных металлов (серебро), г/полюс: 0,3÷0,5 Масса 1 полюса, кг: 0,11 Диапазон рабочих температур, °С: –40 ÷ +50
