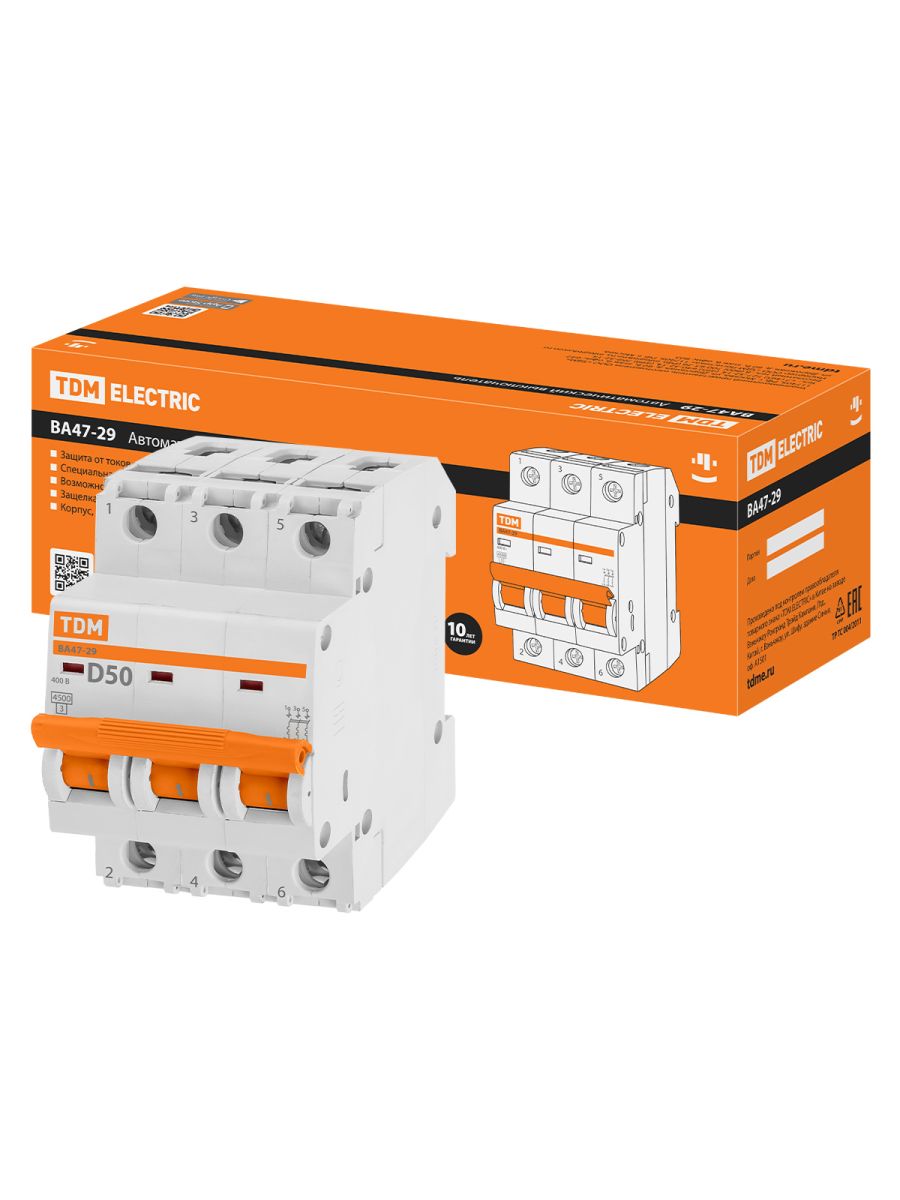

Авт. выкл.ВА47-29 3Р 50А 4,5кА х-ка D TDM

Автоматический выключатель TDM ВА47-29 3Р 50А 4.5кА D SQ0206-0178 служит в качестве защитного приспособления для оперативного включения/выключения электрических цепей. Подача тока прекращается при коротких замыканиях и перегрузках. Ток проводится в нормальном режиме. Технические характеристики TDM ВА47-29 3Р, 50 А, 4,5 кА, D SQ0206-0178 Тип модульный Тип монтажа на DIN-рейку Номинальное напряжение 230/400 В Отключающая способность 4.5 кА Климатическое исполнение УХЛ-4 Степень защиты IP20 Количество полюсов 3 Тип расцепления D Цвет корпуса белый Вид автоматический выключатель Вес нетто 0.33 кг Номинальный ток 50 А Высота 80 мм Ширина 52.5 мм Глубина 75 мм Модельный ряд ВА47-29 Преимущества TDM ВА47-29 3Р, 50 А, 4,5 кА, D SQ0206-0178 Корпус и детали автоматического выключателя TDM ВА47-29 3Р 50А 4.5кА D SQ0206-0178 выполнены из пластика не поддерживающего горение; Маркировка не подвержена стиранию в пределах срока эксплуатации; Соответствует стандартам ГОСТ Р 50345-99; Номинальная отключающая способность: 4500 А; Напряжение постоянного тока: 48 В/полюс; Условия эксплуатации УХЛ4; Электрическая износостойкость, циклов В-О: не менее 6 000; Механическая износостойкость, циклов В-О: не менее 20 000; Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс; Диапазон рабочих температур: от -40 до +50 °С; Момент затяжки: 3 Н*м; Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата; Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений; Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке; Может устанавливаться в любом положении без изменения номинальных характеристик; Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности; На лицевой панели реализован механический индикатор положения контактов (включено/отключено); Эргономичная рукоятка управления, исключающая соскальзывание пальцев; Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже; Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм; Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов; Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери; Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта; Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы; Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям; Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику; Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей; Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях; Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно); Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода; Кривая D - отключит ток в цепи в 10-14 раз больше номинального.
