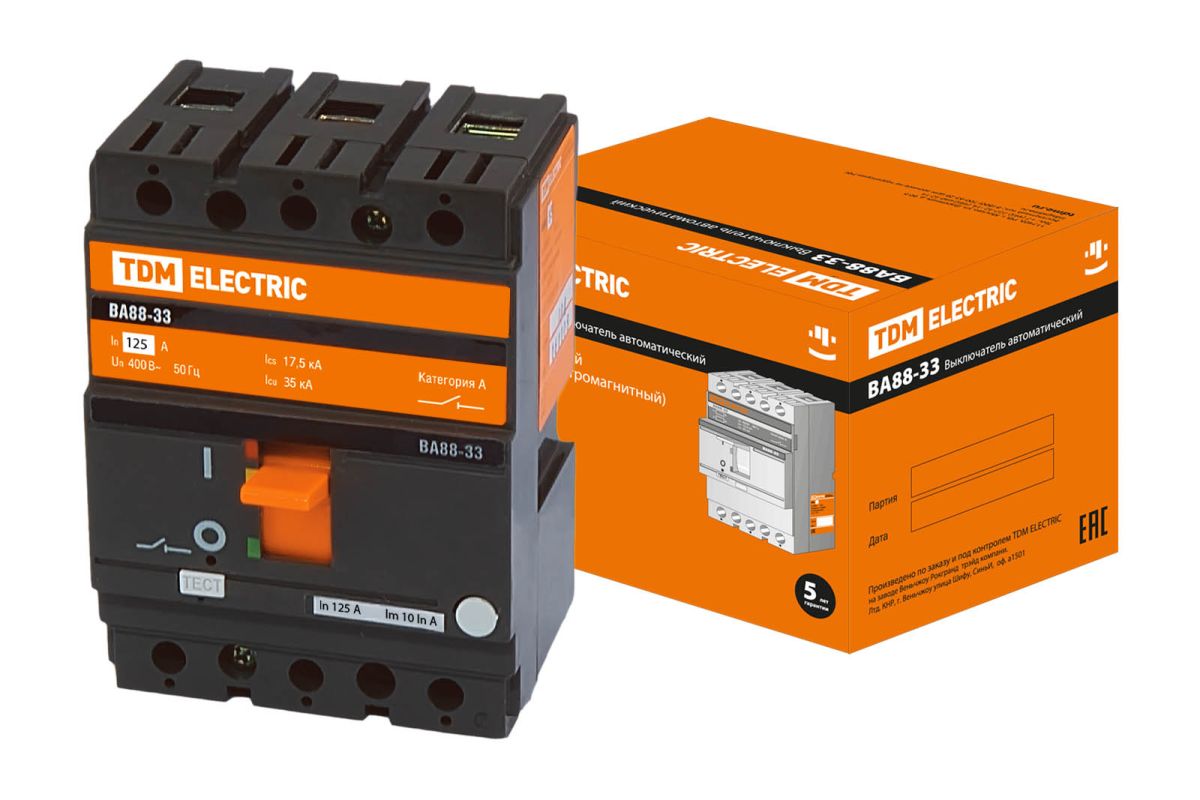

Автоматический выключатель ВА88-33 3Р 125А 35кА TDM

Описание Tdm SQ0707-0012 Назначение Проведение тока в нормальном режиме. Отключение тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения. Оперативное включение и выключение электрических цепей. Применение Жилое и гражданское строительство. Производственные объекты. Электроподстанции. Материалы Пластиковые детали корпуса выполнены из стеклонаполненного полиамида. Он обеспечивает устойчивость к деформациям, возникающим при коротком замыкании и ударным нагрузкам. Конструкция Позволяет самостоятельно устанавливать дополнительные аксессуары. Возможность монтажа на DIN – рейку при помощи специальной скобы. Возможность установки под углом до 30% в любую сторону без изменений номинальных характеристик. Двойная изоляция – полное отделение силовых цепей от цепей аксессуаров. Преимущества Компактные размеры (габариты и масса) – примерно на 15% меньше аналогичных выключателей. Увеличенный гарантийный срок эксплуатации – 5 лет Маркировка Номинальный ток – величина тока в амперах (А), которую выключатель способен пропускать бесконечно долго без отключения цепи. Предельная отключающая способность (Icu) – максимальный ток короткого замыкания, который автоматический выключатель способен отключить и остаться в работоспособном состоянии Рабочая отключающая способность (Ics) – величина тока короткого замыкания, который автоматический выключатель способен отключить, после чего аппарат сможет сразу же снова включиться после устранения неполадок в цепи. Категория применения «А» означает, что аппарат специально не предназначен для обеспечения селективности (то есть задержки при срабатывании) при возникновении токов КЗ. Выключатели категории В являются селективными и такую функцию обеспечивают. Номинальное рабочее напряжение – напряжение переменного тока ( знак ~ ), при котором аппарат работает в нормальных условиях. Комплектация Переходные шины. Межфазные перегородки. Комплект винтов для крепления на панель. Комплект для присоединения внешних проводов Номинальный ток, А: 16, 50, 25, 63, 32, 80, 40, 100, 125 Уставка срабатывания по току короткого замыкания: 500, 10In Количество полюсов: 3 Номинальная рабочая наибольшая отключающая способность Ics, кА: 12,5 Номинальная предельная наибольшая отключающая способность Icu, кА: 25 Тип ручного поворотного привода: ПРП-1 125 Тип скобы для крепления на DIN-рейку: Скоба RCS-1 Тип аварийного контакта: АК-125/160 Тип дополнительного контакта: ДК-125/160 Тип расцепителя независимого: РН-125/160 Тип расцепителя минимального напряжения: РМ-125/160 Тип электропривода: ЭП-32/33
